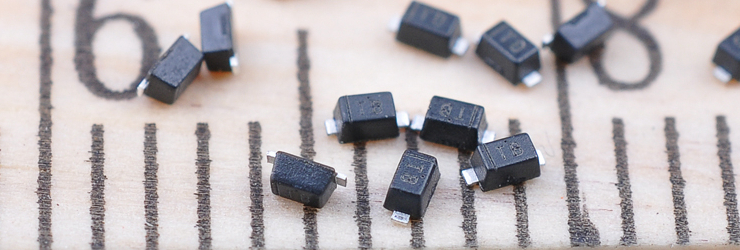

SOD-323封装系列

ESD静电保护器价格

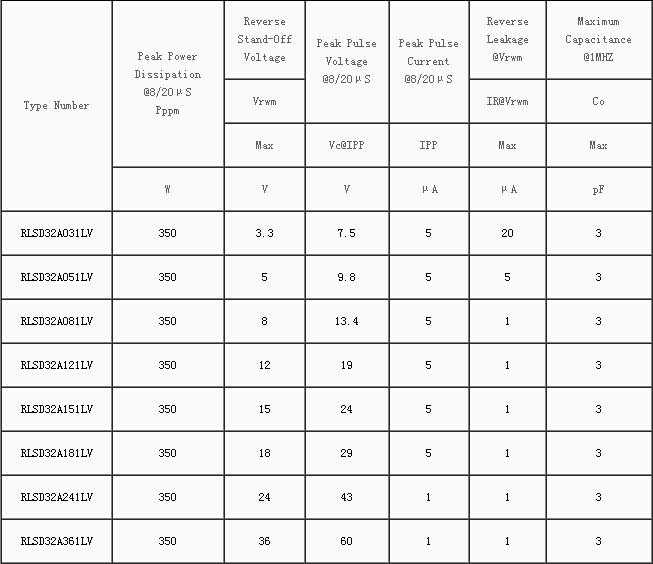

  • SD32L低电容系列双向ESD


SD32L低电容系列将低电容控向二极管与一个或两个齐纳二极管整合在一起,分别提供单向或双向保护,可防止ESD和闪电引致的浪涌破坏。 此类装置可根据IEC61000-4-5(tP=8/20μs)标准安全地吸收高达12A的电流且性能不会下降。ESD的最小值为±30kV,符合IEC61000-4-2国际标准。 低负载电容、高浪涌抵御能力使其成为保护通信端口如xDSL和其它高电压、高速传统接口的理想选择。


功能与特色:
· ESD IEC61000-4-2,±30kV(触点),±30kV(空气)
· EFT,IEC61000-4-4,40A (5/50ns)
· 雷击,IEC61000-4-5,12A(tP=8/20μs)
· VR=0V时的低电容为1.3pF
· 泄露电流低
· 单向与双向配置
· 小型SOD323封装适合0805种尺寸
· 符合AEC-Q101


应用:
· xDSL接口
· RS-232
· RS-485
· 电源接口
· 安防设备
· 仪器
· 医疗设备
· 计算机和外围设备


图片关键词

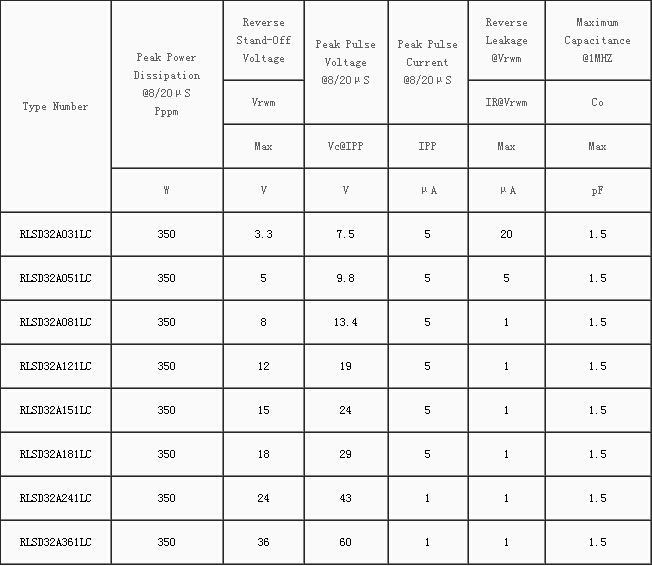

SD32L低电容系列单向ESD


SD32L低电容系列将低电容控向二极管与一个或两个齐纳二极管整合在一起,分别提供单向或双向保护,可防止ESD和闪电引致的浪涌破坏。 此类装置可根据IEC61000-4-5(tP=8/20μs)标准安全地吸收高达12A的电流且性能不会下降。ESD的最小值为±30kV,符合IEC61000-4-2国际标准。 低负载电容、高浪涌抵御能力使其成为保护通信端口如xDSL和其它高电压、高速传统接口的理想选择。


功能与特色:
· ESD IEC61000-4-2,±30kV(触点),±30kV(空气)
· EFT,IEC61000-4-4,40A (5/50ns)
· 雷击,IEC61000-4-5,12A(tP=8/20μs)
· VR=0V时的低电容为1.3pF
· 泄露电流低
· 单向与双向配置
· 小型SOD323封装适合0805种尺寸
· 符合AEC-Q101


应用:
· xDSL接口
· RS-232
· RS-485
· 电源接口
· 安防设备
· 仪器
· 医疗设备
· 计算机和外围设备




图片关键词

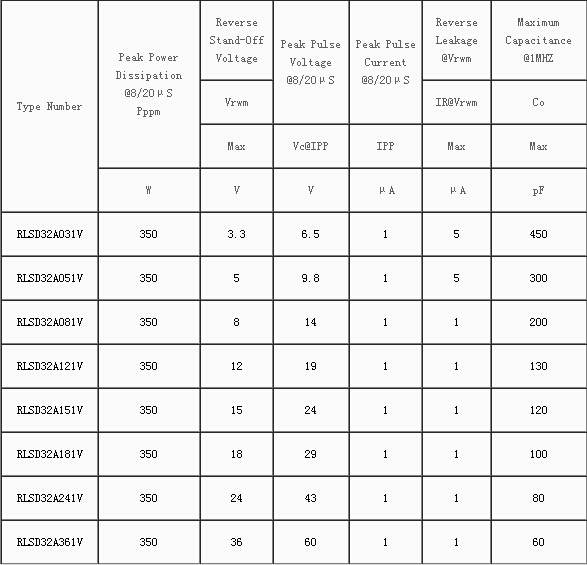

SD32A系列350W单向ESD


SD32A系列350W分散式单向瞬态抑制二极管旨在抵御破坏性静电放电(ESD)和由雷击导致的浪涌电流 此类快熔型瞬态抑制二极管是更换低速和DC应用中0805号多层压敏电阻(MLV)的理想选择,因为其可在±30kV的条件下安全吸收反复性ESD震击而不会对性能造成不利影响,并可安全地耗散高达30A的浪涌电流。 相比竞争技术,其低动态电阻可使箝位电压最高降低50%。



功能与特色
· 静电放电: IEC61000-4-2,±30kV接触放电
· 雷击: IEC61000-4-5,30A(tP=8/20μs)
· 低动态电阻
· 不存在内部磨损缺陷
· SOD-323封装规格适配现有的0805电路板尺寸
· 符合AEC-Q101



应用:
保护以下应用中的按钮、开关、电源端口以及其他各种低速I/O::
· 汽车电子产品
· 检测设备
· 销售点终端
· 笔记本电脑
· 服务器
· 医疗设备


图片关键词

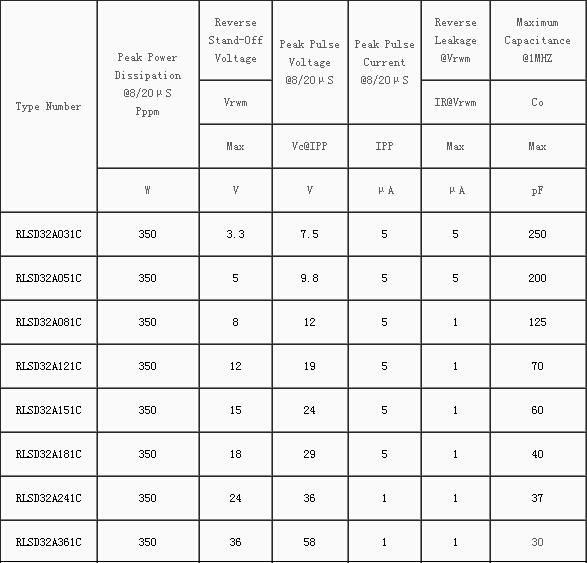

SD32A系列350W双向ESD


此系列中的产品均符合AEC-Q101标准,适用于汽车应用。
SD32A系列350W分散式双向瞬态抑制二极管旨在抵御破坏性静电放电(ESD)和由雷击导致的浪涌电流 此类快熔型瞬态抑制二极管是更换低速和DC应用中0805号多层压敏电阻(MLV)的理想选择,因为其可在±30kV的条件下安全吸收反复性ESD震击而不会对性能造成不利影响,并可安全地耗散高达30A的浪涌电流。 相比竞争技术,其低动态电阻可使箝位电压最高降低50%。



功能与特色
· 静电放电: IEC61000-4-2,±30kV接触放电
· 雷击: IEC61000-4-5,30A(tP=8/20μs)
· 低动态电阻
· 不存在内部磨损缺陷
· SOD-323封装规格适配现有的0805电路板尺寸
· 符合AEC-Q101



应用
保护以下应用中的按钮、开关、电源端口以及其他各种低速I/O::
· 汽车电子产品
· 检测设备
· 销售点终端
· 笔记本电脑
· 服务器
· 医疗设备

图片关键词
