我们知道串联信号中的一系列交流耦合电容可以提供直流偏置和过流保护，但这也会给链路PDJ（Pattern-DependentJitter，图形相关抖动）带来另一个问题。

刚刚解决了交流耦合电容器的放置，现在遇到了价值选择问题！显然，AC耦合电容器在任何情况下都无关紧要。

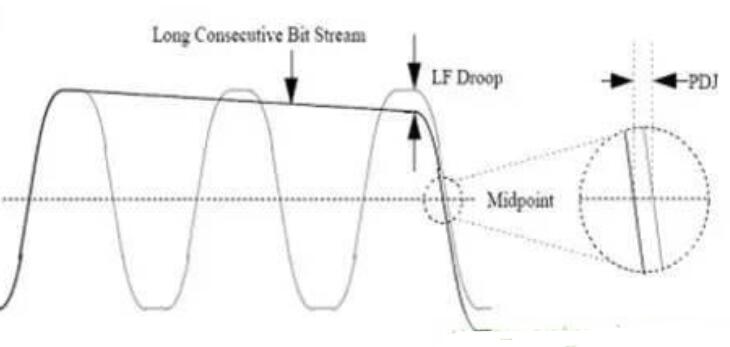

我们知道在串行信号中串联交流耦合电容器可以提供直流偏置和过电流保护，但是它也给链路带来了另一个问题，pdj（模式相关抖动）。顾名思义，就是种类问题。我们的链路可以等效于高通rc电路，当有一个连续的“1”或“0”时，就会有下面的直流电压降，这不仅会影响眼睛的高度，而且还会引起pdj。

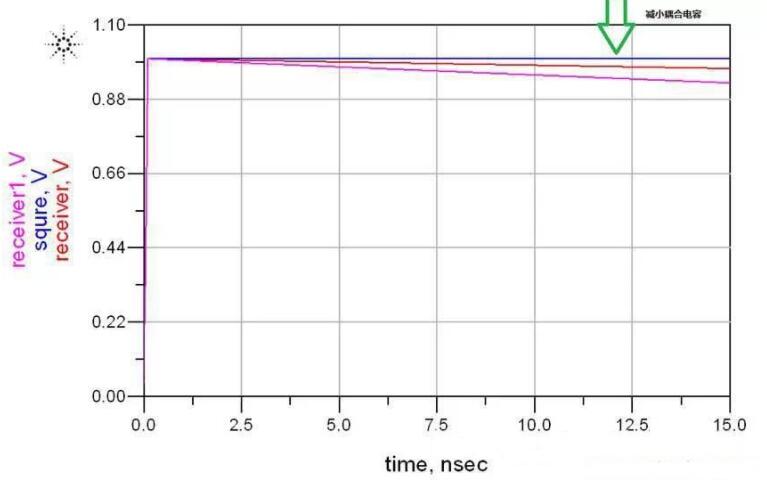

我怎样才能降低直流电压降？这和rc时间常数有关。Rc值越大，通过的直流分量越多，直流电压降越小。由于等效r在链路中相对固定，因此耦合电容的值只能调整。电容值越大，电压降越小。



那我们就无限增大电容吧！

答案是：No，不行！

因为，实际进行安装后的电容不是自己理想电容，除了ESR，ESL，还有就是安装电感，所以就存在问题一个企业串联谐振频率。电容在此过程中频率分析之前呈容性，之后呈感性。电容值越大，谐振频率越来越小，电容在较低频率之间就会发展呈现一种感性，这样会造成影响信号通过高频分量衰减增大，同样可能会使眼高减小，上升沿变缓，jitter增加。

因此，在选择该值时应考虑上述两个考虑因素。
