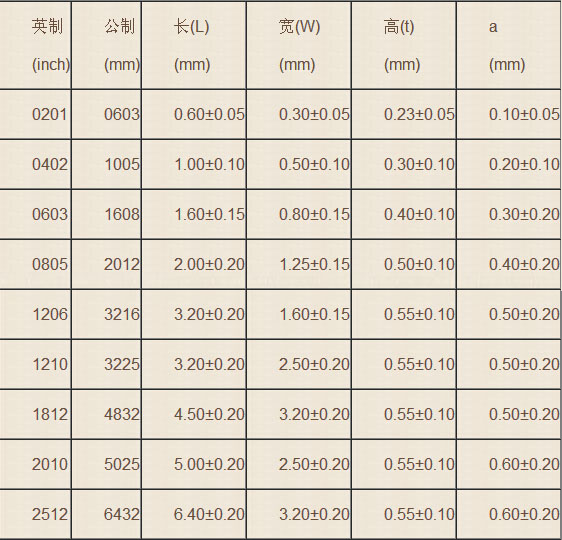

国巨贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸：
贴片元件的封装
一、 零件规格:
(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法，如下表
英制表示法1206 0805 0603 0402
公制表示法3216 2125 1608 1005
含义
L:1.2inch(3.2mm)W:0.6inch(1.6mm)
L:0.8inch(2.0mm)W:0.5inch(1.25mm)
L:0.6inch(1.6mm)W:0.3inch(0.8mm)
L:0.4inch(1.0mm)W:0.2inch(0.5mm)
注：
a、L（Length）：长度； W（Width）：宽度； inch：英寸
b、1inch=25.4mm
（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。
（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。
（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。
二、常用元件封装
1）电阻：
最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。
注：
ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H
1210具体尺寸与电解电容B类3528类型相同
0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）
1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）
2）电阻的命名方法
1、5%精度的命名： RS – 05 K 102 JT
2、1％精度的命名：RS – 05 K 1002 FT
R －表示电阻
S －表示功率
0402是1/16W、
0603是1/10W、
0805是1/8W、
1206是1/4W、
1210是1/3W、
1812是1/2W、
2010是3/4W、
2512是1W。
05 －表示尺寸(英寸)：
02表示0402、
03表示0603、
05表示0805、
06表示1206、
1210表示1210、
1812表示1812、
10表示1210、
12表示2512。
K －表示温度系数为100PPM。
102 －5％精度阻值表示法：
前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。
1002 是1％阻值表示法：
前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。
J －表示精度为5％、
F－表示精度为1％。
T －表示编带包装
3）电容：
可分为无极性和有极性两类:
无极性电容下述两类封装最为常见，即0805、0603；
有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：
类型 封装形式 耐压
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
贴片钽电容的封装是分为
A型（3216），
B型（3528），
C型（6032），
D型（7343），
E型（7845）。有斜角的是表示正极
4）、钽质电容(Tantalum)
钽质电容已经越来越多应用于各种电子产品上，属于比较贵重的零件，发展至今，也有了一个标准尺寸系列，用英文字母Y、A、X、B、C、D来代表。
其对应关系如下表
型号 Y A X B C D
规格
L（mm） 3.2 3.8 3.5 4.7 6.0 7.3
W (mm) 1.6 1.9 2.8 2.6 3.2 4.3
T （mm） 1.6 1.6 1.9 2.1 2.5 2.8
注意：电容值相同但规格型号不同的钽质电容不可代用。
如：10UF/16V”B”型与10UF/16V”C”型不可相互代用。
二极管：
根据所承受电流的的限度，封装形式大致分为两类，
小电流型（如1N4148）封装为1206，
大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5
发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，
常用的封装形式有三类： 0805、1206、1210
元件 代号 封装 备注
电阻 R AXIAL0.3
电阻 R AXIAL0.4
电阻 R AXIAL0.5
电阻 R AXIAL0.6
电阻 R AXIAL0.7
电阻 R AXIAL0.8
电阻 R AXIAL0.9
电阻 R AXIAL1.0
电容 C RAD0.1 方型电容
电容 C RAD0.2 方型电容
电容 C RAD0.3 方型电容
电容 C RAD0.4 方型电容
电容 C RB.2/.4 电解电容
电容 C RB.3/.6 电解电容
电容 C RB.4/.8 电解电容
电容 C RB.5/1.0 电解电容
保险丝 FUSE FUSE
二极管 D DIODE0.4 IN4148
二极管 D DIODE0.7 IN5408
三极管 Q T0-126
三极管 Q TO-3 3DD15
三极管 Q T0-66 3DD6
三极管 Q TO-220 TIP42
电位器 VR VR1
电位器 VR VR2
电位器 VR VR3
电位器 VR VR4
电位器 VR VR5
元件 代号 封装 备注
插座 CON2 SIP2 2脚
插座 CON3 SIP3 3
插座 CON4 SIP4 4
插座 CON5 SIP5 5
插座 CON6 SIP6 6
DIP
插座 CON16 SIP16 16
插座 CON20 SIP20 20
整流桥堆D D-37R 1A直角封装
整流桥堆D D-38 3A四脚封装
整流桥堆D D-44 3A直线封装
整流桥堆D D-46 10A四脚封装
集成电路U DIP8(S) 贴片式封装
集成电路U DIP16(S) 贴片式封装
集成电路U DIP8(S) 贴片式封装
集成电路U DIP20(D) 贴片式封装
集成电路U DIP4 双列直插式
集成电路U DIP6 双列直插式
集成电路U DIP8 双列直插式
集成电路U DIP16 双列直插式
集成电路U DIP20 双列直插式
集成电路U ZIP-15H TDA7294
集成电路U ZIP-11H
Dual In-line Package
双列直插封装
QFP
Quad Flat Package
四边引出扁平封装
PQFP
Plastic Quad Flat Package
塑料四边引出扁平封装
SQFP
Shorten Quad Flat Package
缩小型细引脚间距QFP
BGA
Ball Grid Array Package
球栅阵列封装
PGA
Pin Grid Array Package
针栅阵列封装
CPGA
Ceramic Pin Grid Array
陶瓷针栅阵列矩阵
PLCC
Plastic Leaded Chip Carrier
塑料有引线芯片载体
CLCC
Ceramic Leaded Chip Carrier
塑料无引线芯片载体
SOP
Small Outline Package
小尺寸封装
TSOP
Thin Small Outline Package
薄小外形封装
SOT
Small Outline Transistor
小外形晶体管
SOJ
Small Outline J-lead Package
J形引线小外形封装
SOIC
Small Outline Integrated Circuit Package
小外形集成电路封装
