贴片电阻是金属玻璃铀电阻器中的一种，是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。耐潮湿、高温，温度系数小。可大大节约电路空间成本，使设计更精细化。

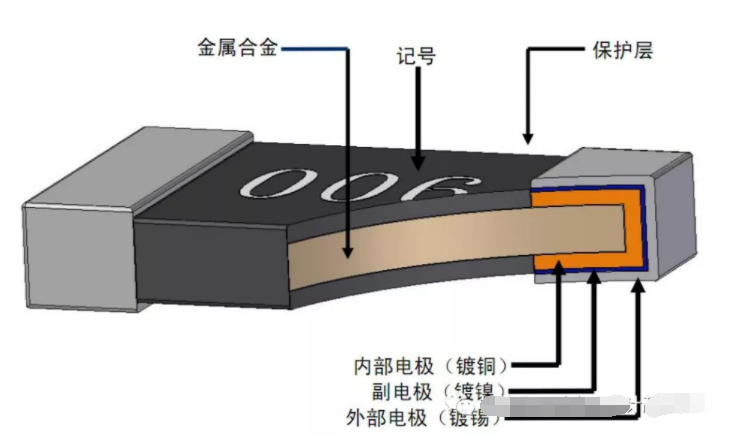

贴片电阻内部结构图：
贴片电阻相对于传统的色环电阻，体积小巧，色环电阻在使用时需要打通孔，贴片电阻不需要，占PCB板面积小，缩小产品体积。贴片电阻有以下特性：
1、体积小，重量轻；
2、适合波峰焊和回流焊；
3、机械强度高，高频特性优越；
4、价格比传统引线电阻低；
5、配合自动贴片机，装配成本低；
贴片电阻的相关参数：

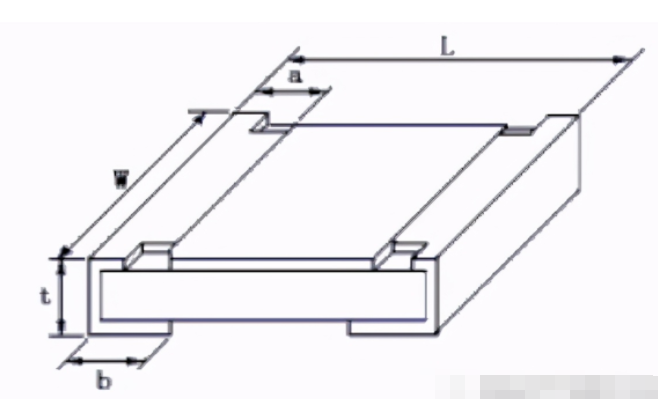

1、尺寸：市面上普遍存在以下封装，其封装都对应一种尺寸；

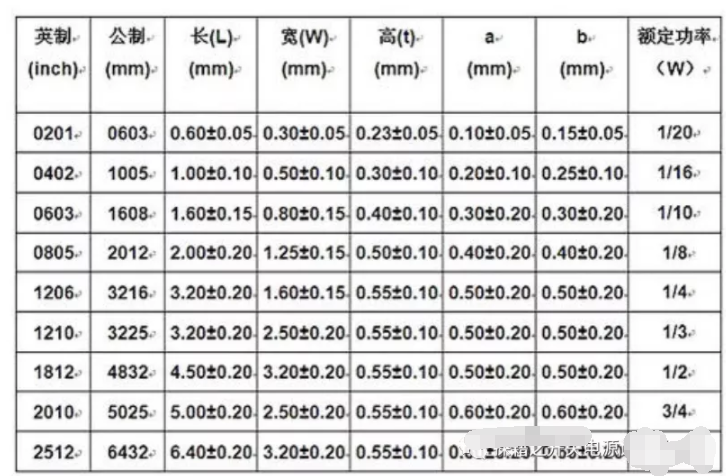

贴片电阻封装尺寸对照表：
2、阻值标识：
A、一般贴片电阻上会有阻值标识，但0201和0402由于封装较小，一般不标识；0603一般只标识3位数；0805及以上标识3位数或者4位数；
·R代表小数点位置；
·3位数的标注：
普通电阻：前两位代表有效数，后一位代表10的几次幂；
精密电阻：前两位数字代表数字码（需按照表格查询对应阻值），后一位字母代表数量级（需按照表格查询对应幂）；见下图“精密电阻阻值标识”
·4位数的标注：前三位代表有效数，后一位代表10的几次幂；
·一些奇怪的标注（如：43C）需要查生产厂家的内部编码规则。

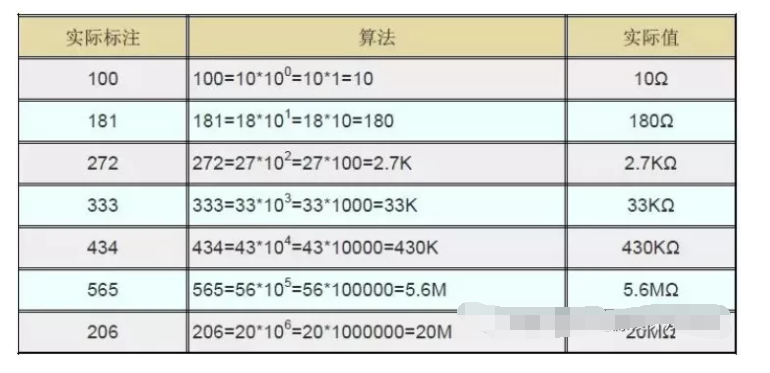

3位数阻值标识：

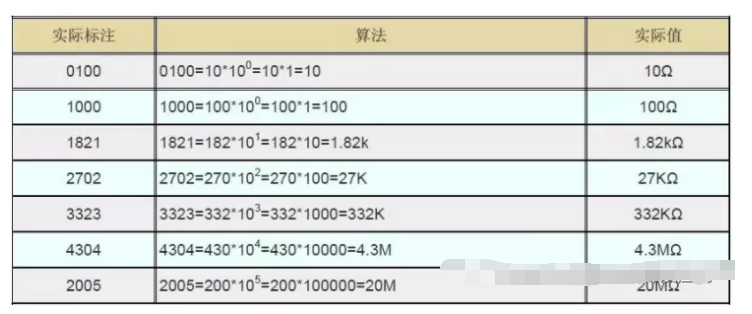

4位数阻值标识：
.png)
精密电阻阻值标识：
B、为了便于生产和使用，国家统一规定了一系列阻值作为产品的标准值，这些阻值被称为电阻器的标称阻值系列，故贴片电阻的规格是按特定数列提供的，目前比较采用的贴片电阻系列有E6、E12、E24、E96。

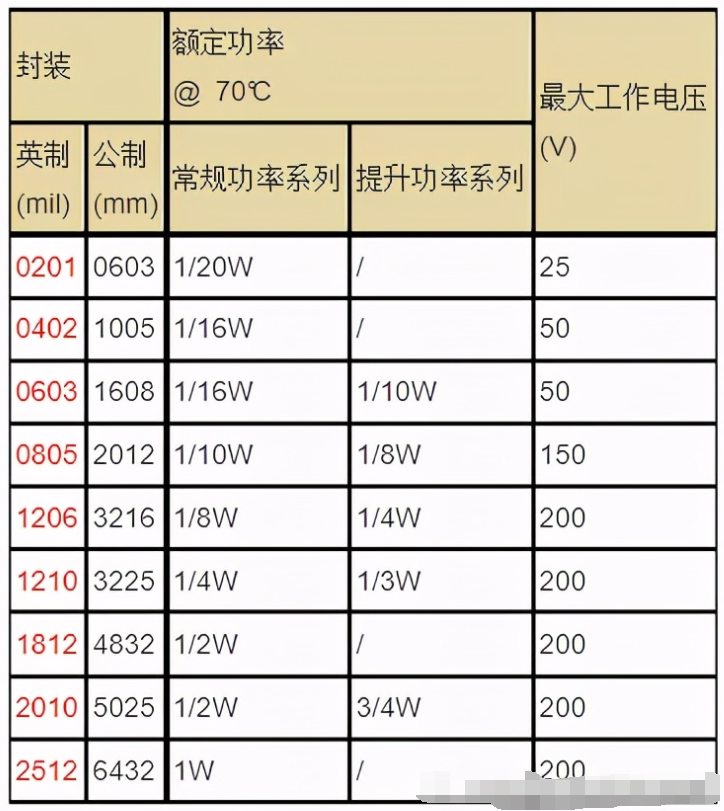

3、电压：在实际电路中，根据电阻上可能流过的电压值及功率，选择合适封装的贴片电阻。以下表格是常见封装贴片电阻功率及电压（实际需要结合贴片电阻的规格书选择）。
4、额定功率：在设计过程中，需要保证每个电阻的额定功率低于规格书额定功率（降额），并且瞬态功率需要小于规格书瞬态功率（降额）。若设计前期无法计算，可在产品上实际测试验证。贴片电阻在使用温度超过70℃时，功率会降低，所以一般建议按额定功率的70%降额设计使用。

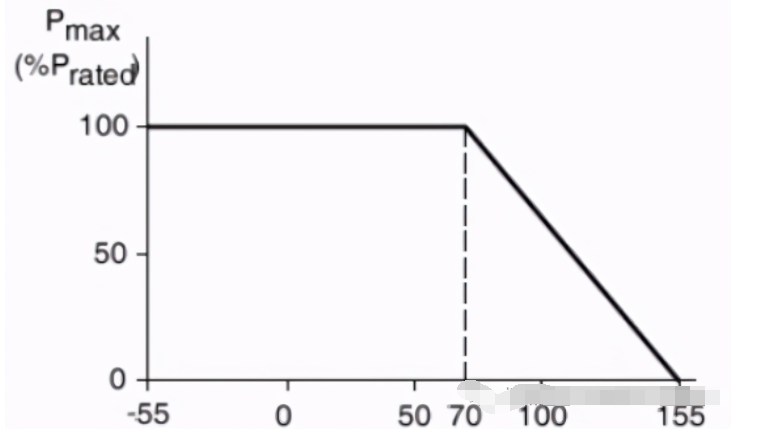

功率损耗百分比和工作温度的关系：
5、允许误差：需要结合贴片电阻的使用位置，例如贴片电阻需要进行检测电路中的细微电流，则要求该贴片电阻的阻值误差范围很小。
6、额定温度：贴片电阻的额定工作温度较宽，但需要注意关注贴片电阻当成负载消耗时的温度，例如RCD电路中的贴片电阻，纯粹是负载，发热严重，需要重点关注。
7、应用注意事项：
A、谨慎用小封装大阻值电阻，在遇到脏污时，相当于并联会使阻值变得很小；
B、PCBlayout贴片电阻中间尽量不走线，若需要走线，需要考虑贴片电阻两端实际的距离是否满足电压距离要求，以免造成短路；
C、贴片电阻的失效模式呈现为开路状态，一般为超功率损坏、机械损坏。
